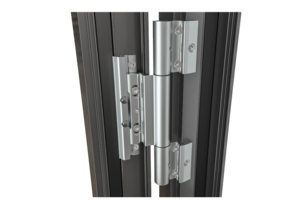

Rollenband AT
- Certyfikat CE zgodnie z EN 1935: 2002, klasa zawiasu 14
- Dostępne dla większości produkowanych profili aluminiowych
- Zachowany wygląd regulacji
- Rolka zawiasu 20 mm
Nowy Rollenband AT to system zawiasów, który może być dopasowany do większości produkowanych Systemów profili. Średnica rolki 20 mm odpowiada wysokim wymaganiom estetycznym użytkowników, producentów i architektów przy kompozycji możliwie delikatnego połączenia wyglądu zawiasów z optyką drzwi do domu lub obiektu. Zawias posiada regulację w sześciu kierunkach. Regulacja przeprowadzana jest we wnętrzu zawiasu, dzięki czemu kontur zawiasu nie ulega zmianie nawet pod wpływem ekstremalnie dużego przestawienia drzwi. Zawias jest w największym możliwym stopniu zmontowany fabrycznie, co pozwala na szybki i nieskomplikowany montaż.
Bolec zawiasu, wykonany jako jedna część ze stali nierdzewnej zapewnia dużą stabilność pracy. Jest tak zaprojektowany, że skrzydło drzwiowe można zdemontować także w sytuacji kiedy jest maksymalnie opuszczone. Łożyskowanie wykonano z najwyższej jakości, niemal nieścieralnych materiałów pod wpływem bardzo dużych ciężarów skrzydeł i wysokiej częstotliwości pracy. Nie wymaga żadnej obsługi przez wykwalifikowany personel techniczny.
W przypadku zawiasów Rollenband NG, mamy do czynienia z zawiasami dopasowanymi do systemów, stworzonymi w ścisłej współpracy z producentami profili. Rozmaite kombinacje profili wymagają stosowania specjalnych wariantów. Dlatego do złożenia zapytania i opracowania zamówienia, wymagane jest podanie dokładnych danych stosowanych w konstrukcji kombinacji profili.
Material
Wytworzone z aluminium tłoczonego
Maks. obciążenie
W zależności od stosowanego profilu maks. 180 kg
Regulacja
W 6 kierunkach bez zdejmowania skrzydła:
Regulacja pozioma ± 1,5 mm
Regulacja wysokości ± 3 mm
Zmiana docisku uszczelki w zakresie wysokości przylgi ± 0,3mm
Certyfikaty
Certyfikowane CE wg EN 1935:2002 klasa zawiasów 14
Wykonania kolorystyczne
Dostępne w odcieniach anodowanych i kolorach RAL
Sposób mocowania
Bezpośredni załącznik
Rollenband AT: 4 7 7 1 1 4 1 14
Klasa zastosowania
4
Klasa 4: bardzo mocne obciążenie. Zawiasy do drzwi przeznaczonych do częstego używania i silnych obciążeń
Trwałość
7
Klasa 7: 200.000 cykli badawczych (tylko zawiasy drzwiowe)
Masa badanego skrzydła
7
Klasa 7: masa badanego skrzydła 160 kg
Odporność ogniowa
1
Klasa 1: Nadaje się do zastosowania do drzwi ognioodpornych/dymoszczelnych (EN 1634-1)
Bezpieczeństwo użytkowania
1
Podstawowe wymaganie bezpieczeństwa użytkowania musi być spełnione przez wszystkie zawiasy. Dlatego występuje tu tylko klasa 1
Odporność na korozję
4
Klasa 4: ekstremalnie wysoka odporność na korozję
Odporność przeciwwłamaniowa
1
Klasa 1: Nadaje się do zastosowania do drzwi przeciwwłamaniowych w zależności od indywidualnej oceny udziału zawiasów w przeciwwłamaniowości drzwi.
Klasa zawiasu
14
Klasa 14: Zawiasy tej klasy spełniają wymagania zastosowania do ciężkich warunków eksploatacji
Klasyfikacja 4 7 7 0 1 4 1 14 oznacza:
zawias drzwiowy (4) do bardzo mocnych obciążeń, który w próbie trwałościowej (7) został przebadany na 200.000 cykli pracy, dla drzwi o masie do (7*) 160 kg, (0) nie nadaje się do drzwi ognioodpornych i dymoszczelnych,(1) zapewnia bezpieczeństwo użytkowania, (4) posiada odporność przeciwkorozyjną 240 godz. i (1) może być stosowany do drzwi przeciwwłamaniowych, klasa zawiasu (14).
*) Poza tym przeprowadzono ze skutkiem pozytywnym badanie 20 cykli z obciążeniem 320kg i 5 cykli z obciążeniem 480kg wg. EN 1935. Udowodniona zdolność produktu do przenoszenia obciążenia ścinającego o wielkości co najmniej 15,0 kN.
