Zawias Hahn KT-EV powstał dla lekkich drzwi o masie do 120 kg. Posiada on wszystkie cechy dobrego zawiasu: jest regulowany w pięciu kierunkach, prosty w montażu, szybki w regulacji. Począwszy od marca 2010 oferujemy KT-EV alternatywnie z wkrętami samowiercącymi. Takie rozwiązanie umożliwia dalsze, znaczne skrócenie czasu montażu. Hahn KT-EV jest zawiasem uniwersalnym i może być stosowany do wielu systemów profili. Wytwórcom drzwi proponujemy dwa zakresy wysokości przylgi, łącznie od 15 do 27 mm i trzy szerokości stopy zawiasu, dla bardzo wąskich, wąskich i standardowych ościeżnic. Zawias posiada oczywiście certyfikat CE.
Materiał
wytworzony z aluminium tłoczonego
Rodzaj mocowania
Bezpośrednie mocowanie wkrętami do skrzydła i ościeżnicy, opcjonalnie ze śrubą stopniowaną Hahn. Alternatywnie dostępny z wkrętami samowiercącymi. Teraz dostępne również z mocowaniem KT-FIX.
Wykonania

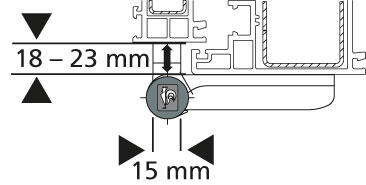

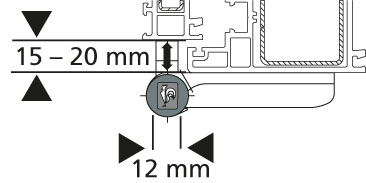

3 zakresy wysokości przylgi: 15 - 20 mm, 18 -23 mm, 22 - 27 mm
Maks. obciążenie
W zależności od wykonania profilu maks. 120 kg
Regulacja
Na zawieszonym skrzydle drzwiowym regulacja w 6 kierunkach:
Certifikaty
CE-certyfikowany wg EN 1935:2002 Klasa zawiasu 13, SKG 2 gwiazdka
Dostępne kolory
Zawiasy oferuje się w kolorach RAL
P207E0000 = RAL 9010
P207G0000 = RAL 9016
P20750000 = RAL 8077
P207E0050 = RAL 9010
P207G0050 = RAL 9016
P20750050 = RAL 8077
P207E0F00 = RAL 9010
P207G0F00 = RAL 9016
P20750F00 = RAL 8077
P207E0012 = RAL 9010
P207G0012 = RAL 9016
P20750012 = RAL 8077
P207E0052 = RAL 9010
P207G0052 = RAL 9016
P20750052 = RAL 8077
P207E0F12 = RAL 9010
P207G0F12 = RAL 9016
P20750F12 = RAL 8077
P207E0003 = RAL 9010
P207G0003 = RAL 9016
P20750003 = RAL 8077
P207E0054 = RAL 9010
P207G0054 = RAL 9016
P20750054 = RAL 8077
P207E0F03 = RAL 9010
P207G0F03 = RAL 9016
P20750F03 = RAL 8077
P207E0008 = RAL 9010
P207G0008 = RAL 8016
P20750008 = RAL 8077
P207E0051 = RAL 9010
P207G0051 = RAL 8016
P20750051 = RAL 8077
P207E0F08 = RAL 9010
P207G0F08 = RAL 8016
P20750F08 = RAL 8077
P207E0031 = RAL 9010
P207G0031 = RAL 9016
P20750031 = RAL 8077
P207E0053 = RAL 9010
P207G0053 = RAL 9016
P20750053 = RAL 8077
P207E0F31 = RAL 9010
P207G0F31 = RAL 9016
P20750F31 = RAL 8077
P207E0080 = RAL 9010
P207G0080 = RAL 9016
P20750080 = RAL 8077
P207E0081 = RAL 9010
P207G0081 = RAL 9016
P20750081 = RAL 8077
P207E0F80 = RAL 9010
P207G0F80 = RAL 9016
P20750F80 = RAL 8077
P207E0056 = RAL 9010
P207G0056 = RAL 9016
P20750056 = RAL 8077
P207E0057 = RAL 9010
P207G0057 = RAL 9016
P20750057 = RAL 8077
P207E0F56 = RAL 9010
P207G0F56 = RAL 9016
P20750F56 = RAL 8077
P207E0028 = RAL 9010
P207G0028 = RAL 9016
P20750028 = RAL 8077
P207E0029 = RAL 9010
P207G0029 = RAL 9016
P20750029 = RAL 8077
P207E0F28 = RAL 9010
P207G0F28 = RAL 9016
P20750F28 = RAL 8077
KT-EV: 4 7 6 0 1 4 1 13
Klasa zastosowania
4
Klasa 4: bardzo mocne obciążenie. Zawiasy do drzwi przeznaczonych do częstego używania i silnych obciążeń
Trwałość
7
Klasa 7: 200.000 cykli badawczych (tylko zawiasy drzwiowe)
Masa badanego skrzydła
6
Klasa 6: masa badanego skrzydła 120 kg
Odporność ogniowa
0
Klasa 0: Nie nadaje się do zastosowania do drzwi ognioodpornych/dymoszczelnych (EN 1634-1)
Bezpieczeństwo użytkowania
1
Podstawowe wymaganie bezpieczeństwa użytkowania musi być spełnione przez wszystkie zawiasy. Dlatego występuje tu tylko klasa 1
Odporność na korozję
4
Klasa 4: 240 h w mgle solnej
Odporność przeciwwłamaniowa
1
Klasa 1: Nadaje się do zastosowania do drzwi przeciwwłamaniowych w zależności od indywidualnej oceny udziału zawiasów w przeciwwłamaniowości drzwi.
Klasa zawiasu
13
Klasa 13: Zawiasy tej klasy spełniają wymagania zastosowania do ciężkich warunków eksploatacji
Klasyfikacja 4 7 6 0 1 4 1 13 oznacza:
zawias drzwiowy (4) do bardzo mocnych obciążeń, który w próbie trwałościowej (7) został przebadany na 200.000 cykli pracy, dla drzwi o masie do (6*) 120 kg, (0) nie nadaje się do drzwi ognioodpornych i dymoszczelnych, (1) zapewnia bezpieczeństwo użytkowania, (4) posiada odporność przeciwkorozyjną 240 godz., (1) może być stosowany do drzwi przeciwwłamaniowych, klasa zawiasu (13) .
*) Poza tym przeprowadzono ze skutkiem pozytywnym badanie 20 cykli z obciążeniem 240kg i 5 cykli z obciążeniem 360kg wg. EN 1935 .
