CE-certyfikowany wg EN 1935:2002, Klasa zawiasu 14
System zawiasów drzwiowych zapewnia możliwość zastosowania w różnych kombinacjach wykonania i wariantach mocowania, do drzwi otwieranych do wewnątrz, na zewnątrz, z profilem odwracającym i w konstrukcjach kątowych
Wszystkie elementy metalowe zawiasu są zabezpieczone przeciw działaniu korozji.
W ofercie znajduje się też wersja nierdzewna zawiasów, do szczególnych warunków zastosowania
Kolejne wersje specjalne, to zawiasy do drzwi harmonijkowych oraz drzwi przeciwwłamaniowych,
Dostępne dla wszystkich profili aluminiowych i stalowych
Zastosowanie wg DIN lewy / DIN prawy
Łożyskowanie nie wymagające obsługi
OPIS
Skomponuj swój indywidualny katalog produktów już teraz:

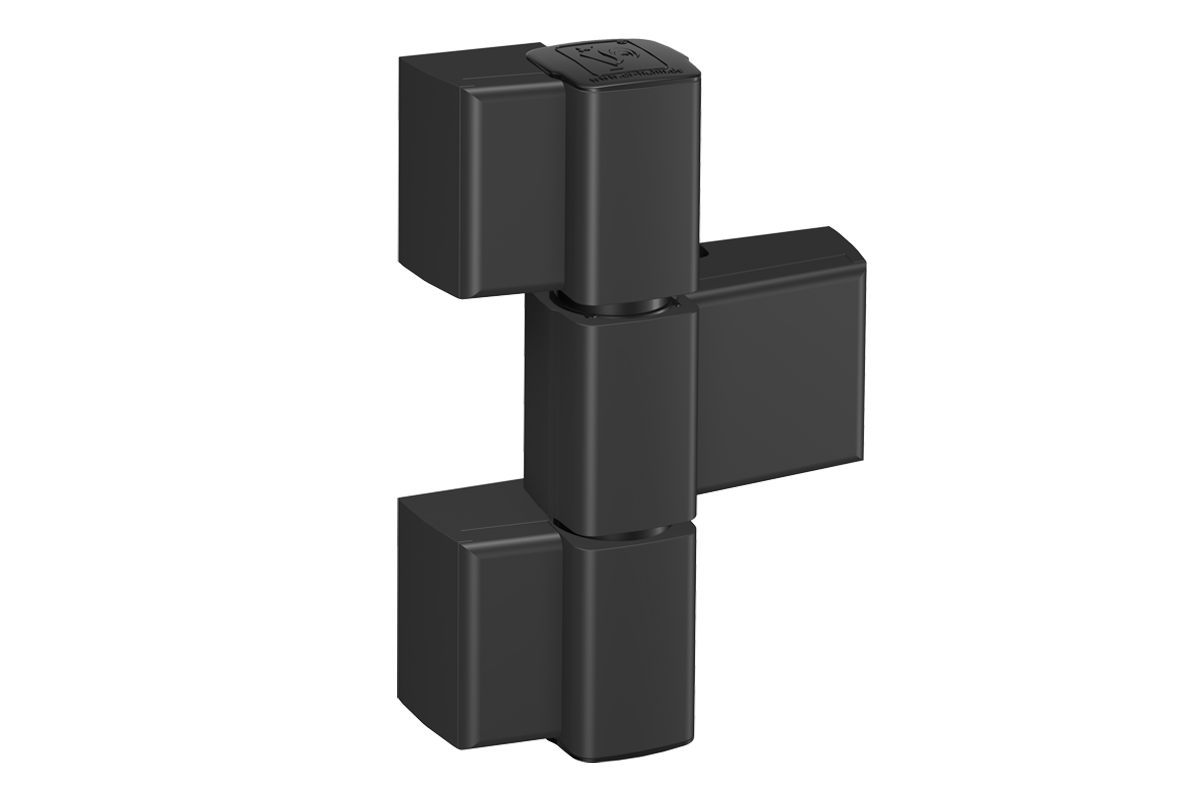

NOWOŚĆ! HAHN SERIE 60 AT – duża elastyczność zastosowania
W procesie rozwoju produktów Serie 60 AT firmy Hahn zoptymalizowano design i udoskonalono wewnętrzną budowę. Duża ilość wariantów mocowania umożliwia producentom drzwi wielostronne zastosowanie i możliwość wyboru wykonania zawiasu do swoich konstrukcji. Do systemów jednokomorowych – płytki mocujące, do wielokomorowych o minimalnej grubości ścian 1,6 mm – śruby kotwowe Hahn.
Do obsługi zastosowań specjalnych, na przykład dla profili mniej odpornych na nacisk, z okładzinami zewnętrznymi, perfekcyjnie nadają się wkręcane dyble.
Dzięki zmianom konstrukcyjnym, w nowej wersji skrzydło można regulować poziomo ± 2,5 . Regulacja wysokości to + 3 i - 2 mm. Najbardziej znaczącą zmianą dla obsługi zawiasów jest regulacja docisku uszczelki bez konieczności zdejmowania skrzydła.
APLIKACJE
Drzwi wejściowe główne
Drzwi wejściowe boczne
Drzwi wewnętrzne
Drzwi zewnętrzne
Drzwi funkcyjne
Drzwi wejściowe do mieszkań
Materiał
Wykonane z tłoczonego aluminium
Sposób mocowania
Mocowanie z pomocą śrub kotwowych, wkręcanych dybli lub płytek mocujących
Rodzaje wykonania
Dwie wysokości osi obrotu: 20 mm i 36 mm
Maksymalne obciążenie
W zależności od profili, maks. 220 kg
Regulacja
Regulacja skrzydła w 6 kierumkach
Płynna regulacja pozioma ± 2,5 mm
Regulacja pionowa zintegrowaną śrubą regulacyjną, płynnie + 3 mm / –2 mm
Docisk uszczelki ± 0,5 mm, nieliczne warianty wymagają zdjęcia skrzydła
Dostępne kolory
Zawiasy oferowane są w kolorach anodowanych, RAL i wielu kolorach metalicznych
Kąt otwarcia
>180°
CE-CERTYFIKAT
SERIE 60 AT 3-CZĘŚCIOWY: 4 7 7 1 1 4 1 14
rodzaj
ikona
klasa
znaczenie
Klasa zastosowania
4
Klasa 4: bardzo mocne obciążenie. Zawiasy do drzwi przeznaczonych do częstego używania i silnych obciążeń
Trwałość
7
Klasa 7: 200.000 cykli badawczych (tylko zawiasy drzwiowe)
Masa badanego skrzydła
7
Klasa 7: masa badanego skrzydła 160 kg
Odporność ogniowa
1
Klasa 1: Nadaje się do zastosowania do drzwi ognioodpornych/dymoszczelnych (EN 1634-1)
Bezpieczeństwo użytkowania
1
Podstawowe wymaganie bezpieczeństwa użytkowania musi być spełnione przez wszystkie zawiasy. Dlatego występuje tu tylko klasa 1
Odporność na korozję
4
Klasa 4: Test rozpylu soli przez 240 godzin
Odporność przeciwwłamaniowa
1
Klasa 1: Nadaje się do zastosowania do drzwi przeciwwłamaniowych w zależności od indywidualnej oceny udziału zawiasów w przeciwwłamaniowości drzwi.
Klasa zawiasu
14
Klasa 14: Zawiasy tej klasy spełniają wymagania zastosowania do ciężkich warunków eksploatacji
Klasyfikacja SERIE 60 AT 3-CZĘŚCIOWY (nowy)
Klasyfikacja 4 7 7 1 1 5 1 14 oznacza:
